配電房智能輔助監控系統方案

來源：鯤鵬物聯 發布時間：2019-12-12

簡介：

配電房主要應用在民宅、政府單位、寫字樓、商業大廈等各個地方，為各類場所提供穩定的市電。配電房智能輔助監控系統方案是針對配電房在運行維護中影響安全的因素，對動力、環境、視頻、安全等進行集中一體化監控，大大的提高了運維效率，保證站房設備與環境的日常良好運轉。

1、方案背景

配電房主要應用在民宅、政府單位、寫字樓、商業大廈等各個地方，為各類場所提供穩定的市電。其內有包括供電系統、制冷系統、消防系統、監控系統等基礎設施，是保障人們用電必不可少的部分。配電房智能輔助監控系統方案是針對配電房在運行維護中影響安全的因素，對動力、環境、視頻、安全等進行集中一體化監控，大大的提高了運維效率，保證站房設備與環境的日常良好運轉。

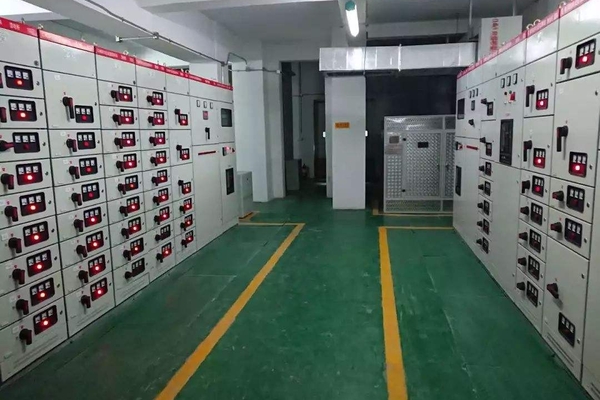

配電室

2、影響配電房的安全隱患

【1】意外斷電【2】發生火情【3】溫度過高【4】濕度過高過低【5】漏水【6】非法闖入【7】...

3、方案功能

序號	子系統	實現功能
1	系統功能	系統界面、權限管理、數據管理、報警管理、遠程管理、系統化聯動、在線維護、客擴充性
2	接入集中管理平臺	電力B接口、IEC61850或其他
3	變壓器測溫	監測變壓器電氣節點溫度，超出閥值告警
4	電纜測溫	用于監測進出線的電纜觸頭溫度
5	三相電監測	用于監測電力站房輸入市電的運行參數
6	避雷器監測	用于監測避雷器的實時狀態、計數值
7	溫濕度監控	實時顯示溫濕度，溫度過高、濕度過高、溫度過低、濕度過低報警。
8	空調監控	對空調的運行參數及狀態進行實時監測，遠程啟停、控制
9	除濕機控制	聯動當前環境濕度值，越限自動啟停
10	氣體監測	用于監測各類氣體的濃度值，可選配：六氟化硫(SF6)、氧氣(O2)、甲烷(CH4)、一氧化碳(CO)、臭氧(O3)
11	風機控制	聯動氣體濃度值，越限自動啟停
12	漏水監測	用于監測站房?jī)?nèi)重點區域的漏水情況，如門窗、空調漏水
13	水位監測	用于監測電纜溝內的水位值
14	水泵控制	聯動電纜溝水位值，越限自動啟停，控制水泵排水
15	紅外探測	用于監測站房?jī)?nèi)的人體入侵情況
16	煙霧探測	用于監測站房?jī)?nèi)的火警監測
17	視頻監控	配置攝像機進行視頻監控。支持多畫面瀏覽、錄像回放、視頻遠傳、觸發報警、球機控制、設備聯動等功能
18	門禁監控	實時記錄人員出入的信息，進出數據歷史查詢，對持卡人進行授權，對門禁系統狀態進行監視和進行遠程開門控制。
19	電子圍欄監測	用于監測周界人員闖入
20	驅鼠器控制	控制驅鼠器的啟停，對入侵的鼠類等小動物進行驅離
21	異常報警	異常信息告警，支持短信、電話、語音、聲光、微信、郵件、網頁彈窗等報警方式

4、優勢特點

【1】集中監控、高度集成、無需服務器

【2】涵蓋動力監控、環境監控、安全監控和網絡監控

【3】?jī)?nèi)置完整WEB監控功能

【4】統一采用標準RJ45接口，安裝方便

【5】完整日志、數據存儲

【6】開放接口，實現第三方接入

【7】個性化定制服務

【8】ARM架構，Linux操作系統，軟硬件高度一體化的解決方案

【9】支持三大協議：B接口、IEC 61850、光芒104，無縫對接鐵塔、鐵路、電信、電力平臺

【10】配電房監控獨立組網、獨立供電，停電、斷網情況仍可工作

【11】既能獨立運行也可以組網完成跨地域的多配電間監控

5、方案總結

配電房智能輔助監控系統方案基于多結構一體化設計，監控對象包括變壓溫控、母線觸頭溫度、智能電表參數、溫濕度、漏水、空調、煙霧、視頻、門禁等所有影響配電間正常運轉的因素，采用開放式架構，并且支持B接口、IEC61850、光芒104協議，同時提供個性化定制服務，打造創新性配電房監控解決方案。

居配所拓?fù)鋱D
